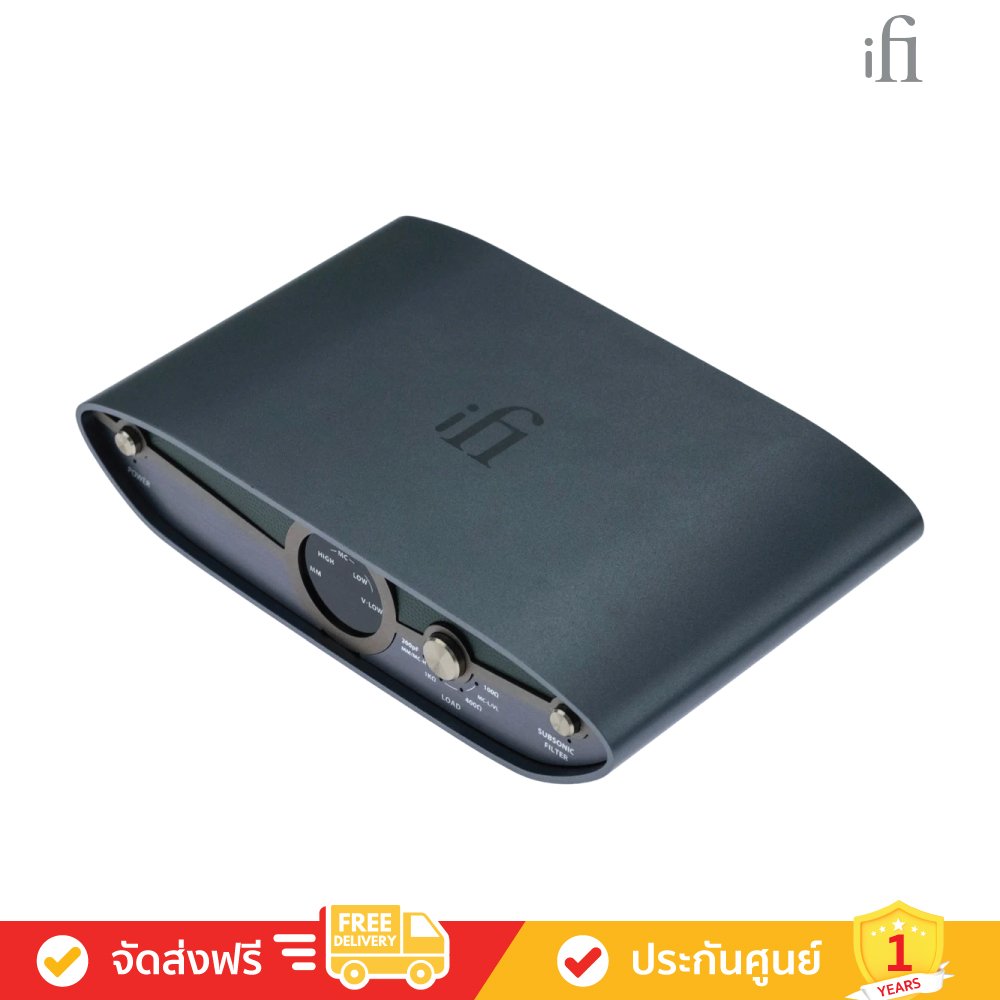

ZEN Phono 3

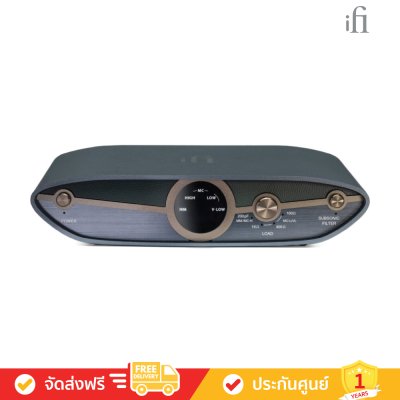

    ZEN Phono 3 MC/MM Phono Stage with Intelligent Subsonic Filter คือ อุปกรณ์ Pre Phono ทำหน้าที่สำหรับขยายสัญญาณหัวเข็มของเครื่องเล่นแผ่นเสียงหรือเทิร์นเทเบิ้ล (Turntable) มาพร้อมดิไซน์ปรับลุกใหม่ ในส่วนด้านหน้าของตัวเครื่องแสดงสถานะฟังก์ชันการใช้งานต่าง ๆ ชัดเจนและสวยงาม รองรับการใช้งานได้ทั้งหัวเข็มแบบ MM และ MC โดยสามารถเลือกเกนขยายได้ถึง 4 ระดับ (36dB - 72dB) มาพร้อมตัวกรอง SUBSONIC FILTER ที่ช่วยกรองสัญญาณตัดความถี่ต่ำย่านลึกที่ไม่ต้องการออก เปิดประตูสู่โลกแอนาล็อกอย่างสมบูรณ์แบบ



Tech Specs

Gain Settings

• MM:    36dB
• MC High:    48dB
• MC Low:    60dB
• MC V-Low:    72dB

Max Output Voltage (RMS)

• Bal:    100kΩ: 19.98V (THD+N <1%)
             600Ω: 12.75V (THD+N <1%)

• SE:     100kΩ: 10.07V (THD+N <1%)
             600Ω: 7.94V (THD+N <1%)

Output Impedance

• BAL:    200Ω
• SE:    100Ω

Input Impedance

• MM:    47KΩ (100/200pF)
• MC High:    47kΩ (100/200pF)
• MC Low:    1k/400/100Ω
• MC V-Low:    1k/400/100Ω

SNR

• MM:    91dB(A)/82dB (unweighted 80kHz BW)

(2V Balanced, 1V Single-Ended)

• MC High:    81dB(A)/72dB (unweighted 80kHz BW)
• MC Low:    89.6dB(A)/80dB (unweighted 80kHz BW)
• MC V-Low:    78.6dB(A)/69dB (unweighted 80kHz BW)

Harmonic Distortion

• MM:     <-91dB/0.0027%

(2V Balanced, 1V Single-Ended @ 600Ω)

• MC High:    <-80dB/0.0095%
• MC Low:    <-70dB/0.031%
• MC V-Low:    <-73dB/0.022%

Channel Separation

• >75dB (1kHz all modes)

Frequency Response

• BAL:    20Hz-80kHz (-3dB)
• SE:    20Hz-20kHz (-0.15dB)

Dimensions (Length x Width x Height)

• 158 x 115 x 35mm

Net Weight

• 456g

Power Supply Requirement

• DC 5V/0.5A (centre positive)

Power Consumption

• No Signal ~1.5W; Max Signal ~1.8W
